概述：电磁炉将交流电转换成直流电压，再通过励磁线圈加到IGBT上，IGBT受驱动控制导通和截止，励磁线圈有频率为20-50KHz的电流流过，励磁线圈产生高频磁场，若有铁锅置于炉面上，则锅底产生涡流，涡流克服锅内阻而转换成热能。
电磁炉功能：
1，无锅检测
自动侦测炉台有无锅，只在有锅时，才能开启功率器件IGBT。
2，功率控制
通过MCU单片机输出不同的PWM信号，所形成的负荷电流的大小是不同的。根据所设的档位的功率大小，由MCU测试到的市电电压值、电流值，输出合适的PWM占空比，以达到功率的自动控制。使功率不受市的影响。
3, 定时
预约开机，定时关机。
4，温度控制
在微晶板的锅底下方设置了温度传感器，可实现对温度的自动控制，用户可选适合的温度档。
5，报警
市电过压、欠压，IGBT温度过高，锅底温度过高、电流过大、传感器故障等等都要报警。

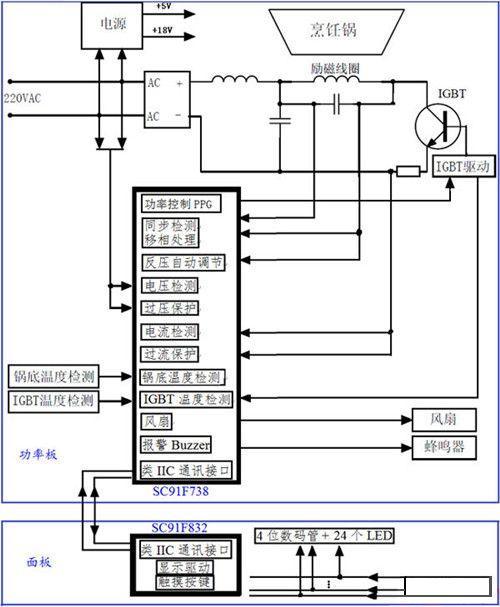

设计原理框图
